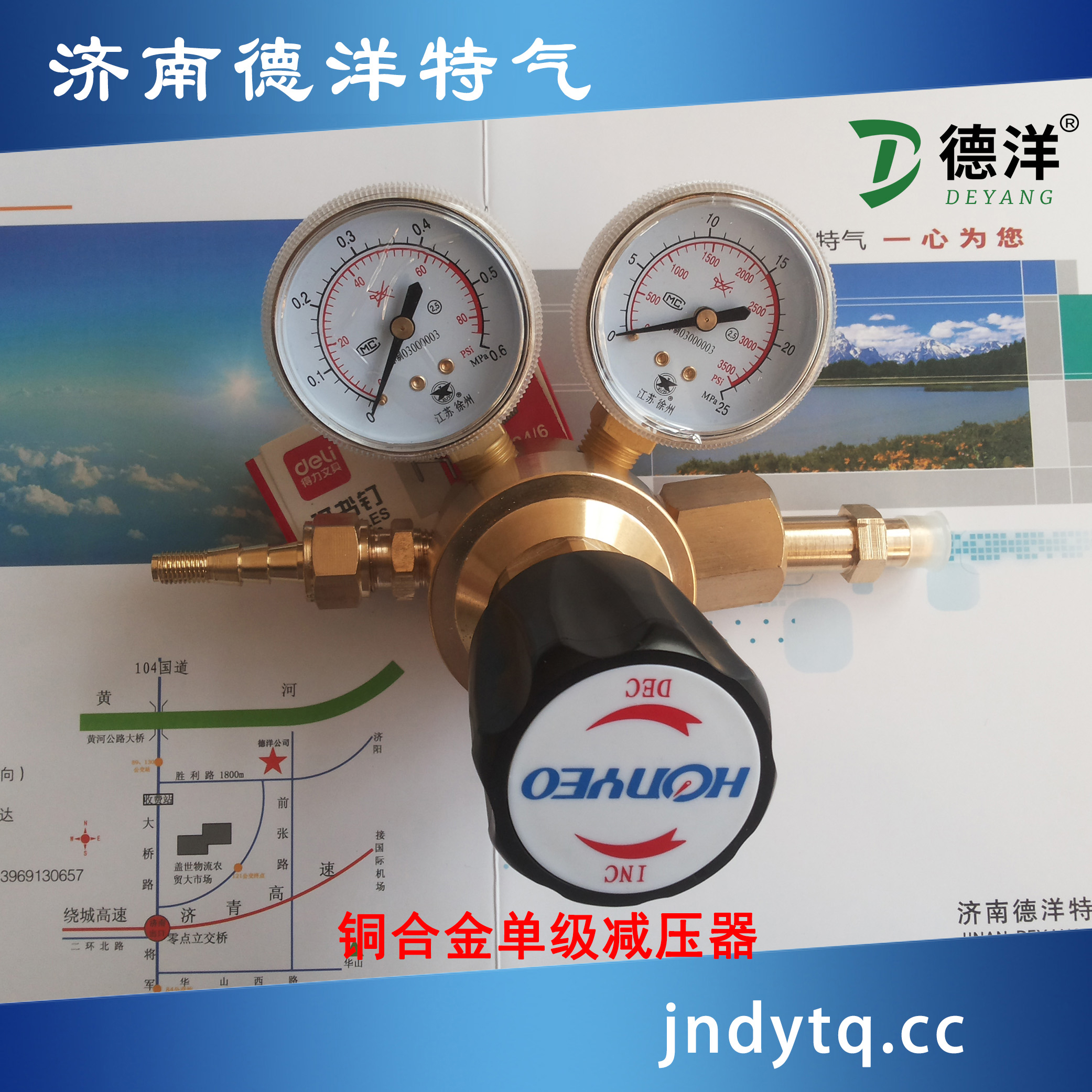

YQJ、YQJF、YQJCr、YQJNi系列單級壓力調節器

一、用途

YQJ、YQJF型單級壓力調節器適用于無腐蝕性(YQJ型)或有腐蝕性(YQJF型)的高壓氣體及標準混合氣體的精密調壓，亦適用于對氣體的純度、質量要求很高的分析儀器及設備。

二、結構特點

1、穩壓特性：氣源壓力在5-15MPa范圍內，進口壓力每變化1MPa，出口壓力的變化不大于7X10^-3MPa。

2、流量特性：在進口壓力大于2MPa時，調節流量在額定范圍內變化，輸出壓力變化不大于輸出壓力表測量上限的±6%。

3、內外泄漏率：＜5X10^-9Pa.m³/s。

4、閥中隔膜采用金屬膜片，避免了橡膠膜片對高純氣體的二次污染。

5、耐高壓結構密封性好。

6、與氧氣調節器相比，壓力特性有顯著提高。

7、結構緊湊合理，設有多到過濾裝置，堅韌耐用，便于各種氣的置換、操作。

8、品種規格齊全，性能價格比高。

三、主要部件材料

YQJ:

1、主體：黃銅

2、上蓋：黃銅

3、膜片：316L

4、閥座：黃銅

5、閥桿：尼龍

YQJF:

1、主體：316L

2、上蓋：316L

3、膜片：316L

4、閥座：316L

5、閥桿：聚三氟氯乙烯

四、流量特性曲線

五、技術參數：
